PC構成更新

Hardware

2020/11/29 また追記しておく そして2020/12/21にもアップデート

Intel Optane Memoryを導入して6TB HDDを高速化しました

Intel Optane Memory M10 32GB (MEMPEK1J032GAXT) をポイントで購入しました。

f:id:shutaro:20201127191957j:plain
Intel Optane Memory M10 32GB package

[rakuten:tantan:12764278:detail]

Intel Optane Memory M10 シリーズ (32Gb M.2 80Mm Pcie 3.0 20Nm 3D Xpoint) リテール品

Intel Optane Memory M10 シリーズ (32Gb M.2 80Mm Pcie 3.0 20Nm 3D Xpoint) リテール品

  • 発売日: 2018/08/13
  • メディア: Personal Computers


ポイントに期限があったし、Western Digital Blue 6TB HDDにインストールしている各種ゲームとか読み出し速度が少しでも速くなればまぁいいかな、というのが今回の目的。テラバイト級SSDはまだまだ高いので。

Intel Optane Memoryインストール

最初に、必要なら M/B の BIOS をアップデートします。バージョンによってRSTドライバーの更新が含まれる模様。

一旦CPUクーラーを外してVGA上の M2 スロットに取り付けました。

f:id:shutaro:20201129115941j:plain
Intel Optane Memory M10 32GB installed

ドライバー同梱のソフトウェアをインストール。

※ここからのは古いやつ。新しいのをもうちょっと下で書き足したよ。
ダウンロード インテル® Optane™のための新しいメモリー・ユーザー・インターフェイスとドライバー

再起動したりして、高速化する対象ドライブを選択して最後に再起動して高速化完了。

f:id:shutaro:20201129181935j:plain
Intel Optane Memory Enabled

※ここまでのは古いやつ　以降のためにOptaneメモリの高速化を無効化してアンインストールする

※2020/12/21追記分：新しいやつはここから
Optane メモリを無効化してから古い Optane メモリ関連をアンインストール。
Optaneメモリを物理的にインストールしたら BIOS / UEFI 上で認識されているので M.2/Optane Genie を有効にして再起動。

これで新しいドライバー同梱ソフトウェアがインストールできる。おかしいなぁとは思ってたんだ。
以下のページから SetupRST.exe をダウンロードしてインストール、再起動数回。
ダウンロード インテル® Rapid Storage Technologyメモリーを備インテル® Optane™ドライバーのインストール・ソフトウェア (第 10 世代および第 11 世代プラットフォーム)

高速化するドライブを選択して最後に再起動して高速化完了。

Enable Intel Optane Memory
Enable Intel Optane Memory
Intel Optane Memory Status
Intel Optane Memory Status

。。。古いHDD処分してもう１本数TB級HDDが欲しい。大プラッタこそ正義。

ここまでインストール＆有効化は難なく終了。デバイスマネージャでは WDC WD60EZAZ-*** から Intel Optane+5.4TBHDD という表示に変わりました。


ベンチマーク

CrystaldiskMark を実行してみると。
※古いやつ

f:id:shutaro:20201129182048j:plain
CrystalDiskMark Intel Optane+HDD

※2020/12/21追記分：新しいやつ

CrystalDiskMark Intel Optane+HDD new
CrystalDiskMark Intel Optane+HDD new

ベンチマーク上は新しいソフトウェアになってランダムリードが向上してる。

使用感

ゲームの起動時間は体感できるほど速くはなります。激とか爆とか付けるほどではないかな。元々ディスクからあれこれ読み出すタイプのゲームはしていないらしい。やっぱりそこは CPU がモノを言うのかな。

iRacingメンバーサイトでリプレイページの初期表示はかなり速くなりました。（観ないのに）リプレイたくさん保存してるととても遅かったんですが、これは助かります。

2020/12/21追記：新しいソフトウェアにしたら、iRacing のリプレイ一覧取得なんかは一度一覧取得したら次からそりゃもうってくらい速くなりました。他のゲームばかりやってるとキャッシュそっちにもってかれて速度がそのときだけ落ちるでしょうけれど、それでも速いし一度少し落としただけですぐにまた速度は回復する。あれやこれやとやるのなら32GBでは不足して64GB以上が必要になってくるのかもね。とは言っても、やはりどうしたって CPU等々によって展開される部分は大きい。それでもストレージから都度差分データ/マップを読み込むようなタイトル（があるのか知らないが）などにはとても効果は大きいのだろうなぁと思う。
2021/01/23追記：コンシューマ向けOptaneメモリーは2021年2月で出荷終了だそうです。

2020/11/29の更新ここまで。


2020/10/10 新しい記事とするより追記しておく

PC更新っていうかモニタ変更

これ（PCケースやら古いときの画像ですが）が

こうなった（Windowsデスクトップのスケール 125%）
f:id:shutaro:20201010180003j:plain

モニタアーム付けた関係でPCケースは床におろしてコクピ横に置くことに。スペースないのに。


なお、きっかけは、一段高解像度なQHD27インチ、それもHDR対応なモニタが欲しい、となってたときの会話でのコレ。

そうか、、、それに湾曲モニタだと全幅が少しだけコンパクトやん。欲しくなっちゃったじゃないか。


。。。どうやら現状で対応製品の多いDisplayHDR400とかでは全然不十分なんじゃね？ってことでHDRには拘らないことにする。そしてDisplayPortは使いたくなくてHDMIで接続したいんだけど、、、となるとDisplayPortのみ144Hz対応/HDMIは100Hzまでなモニタも多い状況ならそもそも100Hzでえぇし。欲しいとなったモデルの在庫ないこともあるし、どうせなら新しいモデルで。どうせなら湾曲の大きな急カーブなやつで。


ということで選択したのが MSI Optix MAG342CQRV でした。縦サイズは27インチと同じで横が広がったウルトラワイド34インチ、1500R湾曲パネル。
jp.msi.com
[rakuten:jism:12812794:detail]



レースシム用に3画面置けるスペースがなくなってしまったのでVRしてたけど、はたして湾曲ウルトラワイドで妥協できるでしょうか。スペース的にもよい選択肢だと思っているのですが。。。

Webブラウズやら動画編集といった作業には広いデスクトップがとても良さそうです。こういう作業では、1500Rで湾曲してる～という感覚がかなりありますが、レースシム画面ではそれほど感じない、というか違和感が少ない気がします。

なにより、、、Amzon Prime Video が捗りそうです（Youtubeは黒帯出ちゃいます残念<<動画によるね）。
f:id:shutaro:20201010190308j:plain

モニタの感想とか
  • 付属スタンドは足が細くてカッコイイです！（モニターアームで固定したので使ってませんけれども）
  • 付属HDMIケーブルはハイスピード版です（ウルトラハイスピードではありません）。長さは1.5mでした（2m欲しかった）。DisplayPortケーブルは付属しません（個人的にも要らないので歓迎です）。
  • 電源はACアダプタになったので細いケーブルで取り回ししやすいかなと期待してましたが、アダプタの箱部分を床に置いてモニタまで、は届かないケーブル長でした。
  • パネル右下面のボタンスイッチ類の触り心地はちゃっちぃです。
  • OSDメニューでHDCRオンするとディスプレイ明暗が弄られすぎるのでオフ固定。
  • 27インチフルHDの縦1080pから34インチUWQHDで縦1440pになってキレイになりました！
  • レースシムはVR前提でのIPS 60HzパネルからVA 100Hzパネルへの変更はヌルっとしてます！
  • hp Reverbでのグラ調整したVR平均70fpsからグラ上げても200fps以上になってヌルっとしてます！（iRacing、fps上限なし設定）
  • なお、寝室の超片隅レースシムコクピット用にモニタ幅810mmは超ギリギリで収まってる感じです！これ以上は置けません。。
  • 正直1000Rな MPG ARTYMIS 343CQRが気になるんですが待てませんでした。
  • 縦サイズは27インチと同じです。したがって車内ミラーとダッシュボード/メータ類の表示は画面内に収まりません。昔の自分のような拘りは捨ててバーチャルミラーを表示して、ダッシュボード/メーター表示にサブモニタを用意するのが吉となるでしょう。
  • ウルトラワイド34インチでは正面向いたままサイドミラーは見えません。横を見る Look Left/Look Rightボタンの割り当てが必須です。
  • ちなみに。モニタのベゼル込み全幅810mm、表示領域幅797mm（画素ピッチx画素、パネル面長さ）、モニタまでの距離約430mm。でiRacingも設定。
  • 広いデスクトップでマルチウィンドウな作業が捗ります。湾曲してる包まれ感も大きいです。VR内でのウィンドウ表示みたい。
  • レースシム画面ではそれほど湾曲してるとは感じない、というか違和感は少ないです。
現在の構成

下～の表を更新しました。MSI製品が増殖しています（最新パーツはモニタだけ）。

2020/10/10の更新ここまで。


2020/06-2020/07 新しい記事とするより（略

2020/05 新しい記事とするより追記しておく

  • 2020/01 スピーカーBOSE Companion 20 にしました。
  • 2020/03 動画素材やら消費量が増えてたので 6TB HDD Western Digital WD60EZAZ を追加した。
  • 2020/05 iRacingの最低システム要件がメモリ16GBに上がってたのとストレス解消で DDR4-2666 8GB x2 から DDR4-3200 16GB x2 (UMAX UM-DDR4D-3200-32GBHS) に換装した。外した 8GB x2 はリビングPCに追加するか別に転用するか考えよう。



2019/05/25 PC構成更新メモ

以前のHardware履歴記事はこれ:
shupop.hateblo.jp


今回は、お古なリビングPCの調子がイマイチになったのでシムPCをアップデートしてスライドする、というストーリー。
まぁ、PC以外にもジャッキとか本とか色々、ストレス発散にポチポチポチポチ...。配当金で少し回復するまで趣味用口座残高が残念なことに。

シムPC


おそらく10数年ぶりにPCケースを新調したので大変気分がよろしい。Define R6 のしっかりした作りに (*´艸`*)

f:id:shutaro:20190517201030j:plain
Core i9-9900K にしましたが、正一二面体パッケージ邪魔くさい開かん :-(
f:id:shutaro:20190517202224j:plain
なんとか開いて、i9-9900Kのお写真。すでにCPUクーラーの足ついてます。前の忍者4はこの上に乗っかる固定用のバーがぐらぐらなってて扱いめんどくさかったけど、今回選択した忍者5はバーがクーラーに固定されててそれだけで十分イイです。忍者たるでっかい羽根の写真とってないけど。空冷バンザイ。


当初起動しなかったのは初のピン折れが原因な模様。なんだよーそんなくだらんことか。って雑に扱った覚えはないんだけど当てちゃったのかしらね。
コスパで選んだASRock Phantom Gaming 4だったけどASRockということで無償修理保証ありと。とはいえ、それは待てないよってのと、正直なところPhantom Gaming 4の作りに満足できなかったので別のM/Bを物色、意外に値下がりしていたMSI GAMING PRO CARBONをゲットして無事動作確認。GAMING PRO CARBONいいじゃん。Phantom Gaming 4 は修理から帰ってきてからどうするか考えよう。


パッケージ版Windowsのライセンスを、引退するリビングPCからMicrosoftアカウントでのWindowsサインインに紐づけて移転。エラーコード出て電話でライセンス認証、、、24時間じゃないのかよ。。。以前はやってたじゃん。とか面倒なことをやりながら、数日後に結局プロダクトキーを改めて入れるだけですんなり認証。なんなんよ。


さくっと全コア 5.1GHz動作を確認したあと温度勘案して全コア 5.0GHzでの運用に。ベンチマークの数値はすごい上がった。(All Core Ratio 50, Ring Ratio Auto, Override 1.32v)
まだ環境構築/移行程度でそんなに使ってないけれど、Oculus RiftでのiRacingでFPSのボトムが上がった、かしら? 高画質配信が楽々...とまではいかない雰囲気。素直に NVENC で行きましょう。

構成
OS Windows 10 x64 Home
M/B MSI Z390 Gaming Pro Carbon
CPU Intel Core i9-9900K @ ALL 5.0GHz Fixed
CPU Fan Scythe NINJA5 SCNJ-5000
RAM UMAX UM-DDR4D-3200-32GBHS DDR4-3200 16GB x2
VGA MSI GeForce GTX 1080 Ti GAMING X 11G
PWR CORSAIR CP-9020094-JP RM1000x
SSD SAMSUNG SSD 860 EVO 500GB
HDD WDC WD60EZAZ SATA3 5400rpm 6TB
略
M.2/Optane Intel Optane Memory M10 32GB
USB Area SD-PE4U31A-A3L(Straight2 KOUKI) PCI-E x4 USB3.1 x2
Case Fractal Design Define R6
LCD MSI OPTIX MAG342CQRV VA 34" UltraWIDE 3440x1440 HDMI 100Hz
HMD hp Reverb
Capture Elgato Game Capture HD60 S
Cam SONY HDR-CX180, Logicool Webcam C920
SPK BOSE Companion20
シム用デバイス
Steering Base Thrustmaster T500 RS
Steering Adapter Derek Speare Designs +アルミ延長ボス使用
Steering Wheel SPA Design D shape, MOMO Mod27, Sparco etc.
Paddle Shifter Ashcer Racing
H/SEQ Shifter Logitech G25 Shifter >> Driving Force Shifter + LeoBodner Shifter Adapter
Pedals GiddyUp! FP1
SW Box DIY
ベンチマーク
3DMark i5-6600K@4.4GHz + GeForce GTX 1080Ti GAMING X11G i9-9900K@5.0GHz + GeForce GTX 1080Ti GAMING X11G (2019/05/19) i9-9900K@5.0GHz + GeForce GTX 1080Ti GAMING X11G (2020/05/24)
TIME SPY 8271 10150 10117
Fire Strike 19390 24995 25079
Sky Diver 34383 57131 58200
Cloud Gate 25992 61059 ---
NightRaid --- 61818 61507
UserBenchmark *i5-6600K@4.4GHz + GeForce GTX 1080Ti GAMING X11G i9-9900K@5.0GHz + GeForce GTX 1080Ti GAMING X11G i9-9900K@5.0GHz + GeForce GTX 1080Ti GAMING X11G
CrystalDiskMark

2019/05/25 RAPID mode on
f:id:shutaro:20190525162302j:plain

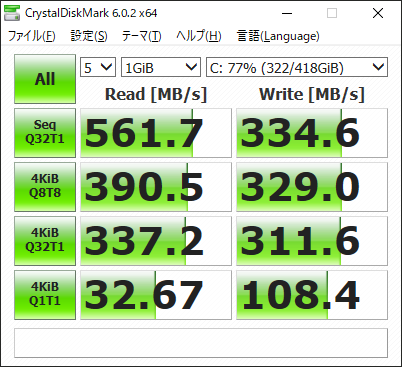

2020/05/24 RAPID mode off
f:id:shutaro:20200524185006p:plain

忘れそうなやつをメモしとく

電源プラン: 高パフォーマンス、切らない止めないスリープしない。
デバイスマネージャーからUSBホスト・ハブの電源管理全止め。
システムのプロパティ、ハードウェアタブでデバイス自動インストールを止めてドライバー勝手に更新されないように。
設定＞ゲーム ゲームモード関連の無効化。
h.265 / HEVC Video Extension: デバイス製造元からの HEVC ビデオ拡張機能


リビングPC

以前のリビングPC AMD PhenomII X6 1100T BE マシンは引退(VGA Radeon R9 290X が限界?)、シムPCからとりあえずVGA抜いて転用。子どもの任天堂スイッチと一緒にフォートナイトするためにVGAが欲しいところ。

構成
OS Windows 10 x64 Home
M/B ASRock Z170 Extreme4
CPU Intel Core i5-6600K @4.4GHz Fixed
CPU Fan Scythe NINJA4 Low speed
RAM CORSAIR DDR4-2666 2x8GB CMK16GX4M2A2666C16
VGA (Intel HD Graphics 530)
PWR CORSAIR CMPSU-750TXJP
SSD SAMSUNG SSD 850 EVO 500GB
LCD Sony Bravia リビング TV


ノートPC

※2019/06/13 Win10起動後数分でフリーズとかそもそも起動時SSD認識失敗とか発生しだしたのでSSDを新調した。Chromeで使うGmailも快適に。まだいけるp772g。

Chromeで使うGmailが新しくなってから遅くなってるのでそろそろ新しいのが欲しかったんだけどしばらく我慢。タブレットも欲しいし→ Amazon Fire HD 7 買った。8 も買った。
以前の記事: https://shupop.hateblo.jp/entry/20180511/pc

構成
model Fujitsu P772/G
OS Windows 10 x64 Pro.
Chipset Intel HM76 Express
CPU Intel Core i5-3340M 2.7GHz - 3.4GHz
RAM DDR3 8GB
SSD Intel SSD 535 240GB SSDSC2BW240H6
SSD SAMSUNG SSD 860 EVO 500GB
LCD リビングでは東芝 TN 22" SWXGA+ 1680x1050 使用
SPK リビングではKENWOOD AS-BT77-H使用
